Comenzamos con SketchUp: Silla.

Con este nuevo programa, SketchUp, vamos a crear los diferentes muebles de una casa.

Primero comenzaremos realizando una Silla, cuyo modelo os dejaré al final de esta entrada. Las órdenes que utilizaremos para dibujarla serán bastante fáciles y parecidas a las de AutoCAD.

Los primero que debemos hacer es configurar
nuestra zona de trabajo, y para ello nos vamos a la barra de herramientas y seleccionamos la PESTAÑA VER, BARRA DE HERRAMIENTAS  y seleccionamos CONJUNTO GRANDE DE HERRAMIENTAS y ESTANDÁR. Para terminar, seleccionamos el icono INFORMACIÓN DEL MODELO (la i rodeada por un círculo), nos vamos al menú unidades y seleccionamos MILÍMETROS, PRECISIÓN O mm y DESACTIVAMOS la opción ACTIVAR INTERVALO DE LONGITUD.

Con esta configuración hecha, comenzamos dibujando la silla.

• 1º PASO: dibujaremos un rectángulo con ayuda de la ORDEN RECTÁNGULO. Primero, seleccionaremos la primera esquina del rectángulo (que, en nuestro caso, será el centro de los ejes) y después, marcamos las longitudes de los lados(450;450). En segundo lugar, debemos empujar cuatrocientos milímetros ese mismo rectángulo con ayuda de la ORDEN EMPUJAR. Para ello, pulsamos la orden empujar y después, seleccionamos la cara que deseemos empujar, marcando 400 unidades en la barra de comandos.

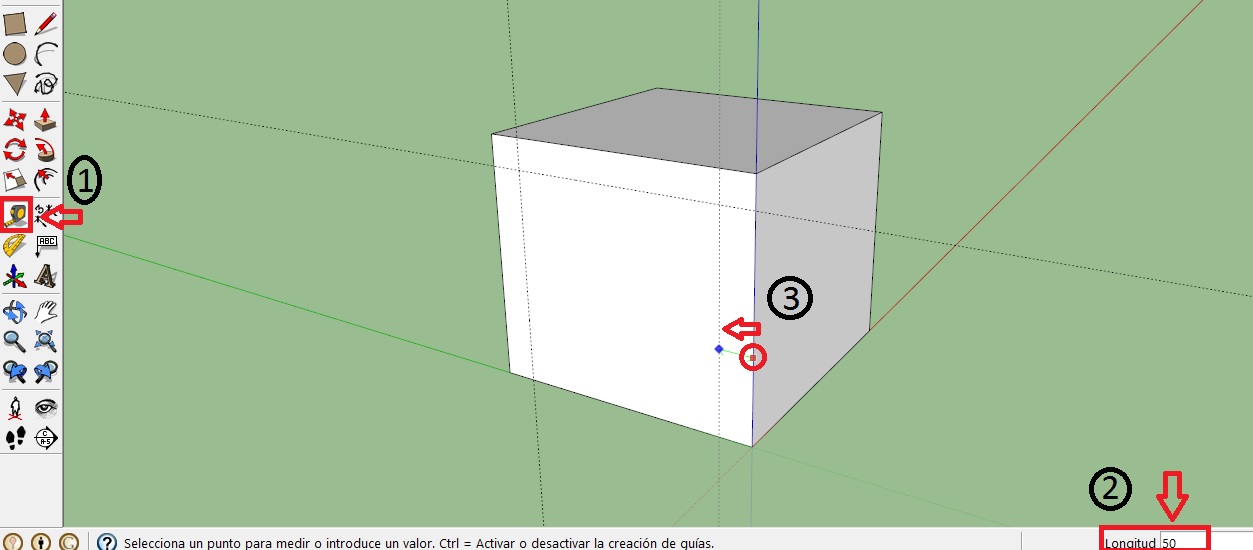

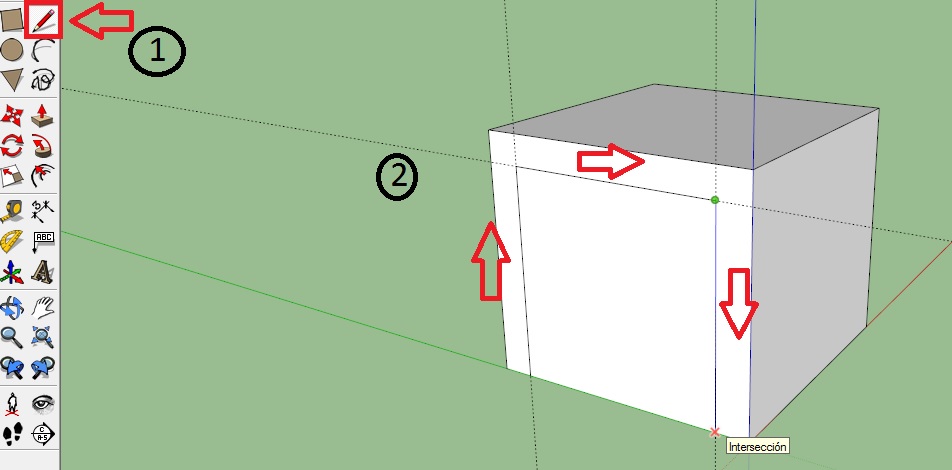

2º PASO: ahora dibujaremos las patas de la silla y para ello, nos debemos ayudar de la ORDEN MEDIR   . Primero, seleccionamos esa orden y a continuación, pinchamos en la primera arista (cuando nos salga el puntito rojo) y nos vamos hacia la derecha 50 mm, y esa misma medida la aplicamos a la arista izquierda y a la arista superior. A continuación, con la ORDEN LÍNEA dibujamos los contornos y después, seleccionamos la pestaña EDICIÓN y ELIMINAR GUÍAS. Después, debemos seleccionar la ORDEN EMPUJAR y seleccionar la arista final. En el otro lado se realiza la misma operación con las mismas medidas, pero para dibujar las patas de enfrente y las de detrás, deberemos darle 25 mm para las arista izquierdas y derechas, y 50 para las aristas superiores. Para finalizar, seleccionamos la ORDEN EMPUJAR y empujamos hasta donde nos deje. Después, debemos borrar la arista inferior y se nos borrar la cara entera.

*NOTA: debemos fijarnos en la parte de abajo de la silla y las líneas que nos aparezcan, borrarlas con ORDEN BORRAR.

• 3º PASO: ahora dibujaremos el respaldo de nuestra silla. Para ello, seleccionamos la ORDEN RECTÁNGULO, pinchamos en un vértice e introducimos las medidas 450;600. A continuación, seleccionamos la ORDEN EMPUJAR e introducimos 25 mm (hacia dentro) y borramos las líneas que sobren. Para realizar la forma circular del respaldo, debemos seleccionar la ORDEN ARCO, el punto medio y seguir la línea hasta que se nos ponga ROSA, y después nos vamos hacia arriba buscando otra vez la misma línea rosa. En la parte de atrás, realizamos la misma acción y después, seleccionamos la ORDEN EMPUJAR para borrar las partes que nos sobren.

*NOTA: debemos fijarnos en las líneas que no se nos borran y borrarlas. Para ello, pulsamos la ORDEN BORRAR y con el botón CONTROL presionado, borramos dichas líneas.

• 4º PASO: vamos a darle una apariencia más sofisticada a la silla, creando un redondel en el respaldo. Para ello, pulsamos la ORDEN CÍRCULO, y con el RASTREO (como en AutoCAD) buscamos el centro. Después, introducimos el radio de 100 mm y para finalizar, seleccionamos la ORDEN EMPUJAR y empujamos hacía detrás para desrellenar el círculo.

• 5º PASO: ahora, vamos a crear el cojín de la silla. Para ello, seleccionamos la ORDEN LÍNEA, pinchamos en un vértice y subimos 25 mm hacia arriba, y con ayuda del rastreo buscamos la otra línea. Después, con la ORDEN EMPUJAR lo llevamos hacia delante. Para finalizar, seleccionamos la ORDEN ARCO e indicamos el punto inicial (el vértice izquierdo) y el punto final (el vértice derecho), e introducimos la distancia para la curvatura que será de 25 mm.

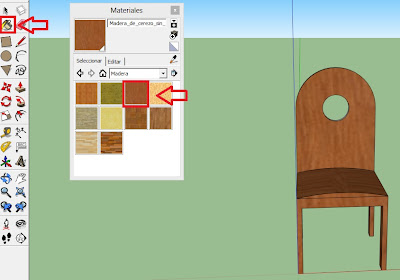

• 6º PASO: el último paso será pintar la silla y al cojín. Para ello, primero debemos crear un grupo seleccionándola silla entera, botón derecho y CREAR GRUPO. A continuación, seleccionamos la ORDEN PINTAR y seleccionamos la madera que más nos guste. Para el cojín, hacemos doble clic en la silla para meternos en el grupo y después, doble en el cojín para meternos en el y poder pintarlo del tipo de moqueta que más nos guste.

Siguiendo estos pasos, podréis realizar la silla sin ningún  tipo de problema, pero si hubiera alguna cuestión, podéis informarme dejando un comentario debajo de esta práctica. Espero poder ayudaros.

Silla
