Práctica 23.

Aquí os dejo el pdf de la práctica, que no os resultara complicada puesto que solo utiliza la orden Línea y el Rastreo.

*Nota: Su anchura es 5 unidades, en los recuadros pequeños, y 50 en los recuadros mayores; su altura es de 10 unidades.

 practica_23
practica_23 pdf

Práctica 22.

Podéis realizar esta práctica fácilmente con órdenes explicadas anteriormente como la orden línea y la orden arco (cuyo punto inicial será el punto final izquierdo superior del segundo bloque realizado y el punto final será el punto final derecho superior del segundo bloque realizado).

Aquí os dejo el pdf para que valláis practicando.

practica_22
practica_22 pdf

Práctica 21.

En esta práctica os explicaré como hacer una matriz polar, que os resultara bastante sencillo. También os introduciré como convertir una línea en Polilíneas, para poder realizar esta práctica y prácticas similares.

1. Primero realizamos las circunferencias con la orden círculo.
2.  A continuación, hacemos una flecha y cuando la tengamos hecha, nos disponemos a       realizar el Matriz polar para poder copiarla otras dos veces y así tener terminada nuestra práctica. Para ello, pinchamos en la orden Matriz y se nos abrirá una pestaña, donde deberemos seleccionar MATRIZ POLAR.

         Después, pinchamos en el botón que hay al lado de Centro, para precisar el punto

         central de la matriz (que en este caso será el centro de nuestras circunferencias).

      A continuación, indicamos el número de elementos que deseemos crear (en este caso

      3) y  en grados cubiertos escribimos 360. Por último, seleccionamos el objeto al que

     deseemos hacerle la matriz y listo.

*Nota: antes de hacer la matriz, debemos transformar la flecha en una polilínea y para ello solo hay que escribir en la barra de herramientas PE y a continuación, seleccionamos una línea cualquiera. Después, nos pregunta que si lo queremos transformar en una polilínea y pulsamos enter, ya que por defecto nos aparece una S que indica un SI. Para finalizar debemos indicar lo que queremos hacer, que en nuestro caso es JUNTAR, por lo que pulsamos J y seleccionamos todos los elementos que deseemos convertir en polilínea.

A continuación os dejo el pdf para que practiquéis.

practica_21

practica_21 pdf

Práctica 20.

Esta práctica también es muy sencilla porque utiliza órdenes ya explicadas como la orden Línea y la orden chaflán (explicada en la práctica 1), la orden Arco (explicada en la práctica 16), la orden círculo (explicada en la orden 6) y para finalizar, la orden Simetría (explicada en la práctica 14).

Supongo que no tendréis ningún problema en realizarla, por lo que os dejo el pdf a continuación para que practiquéis.

practica_20
practica_20 pdf

Práctica 19.

Para realizar la siguiente práctica hay que recordar órdenes ya explicadas como son la órden Línea (para realizar el trapecio superior y el bloque que sale de su base mayor, y la línea interior discontinua de ese bloque), la orden chaflán (para realizar los chaflánes de la parte inferior del bloque) y las órdenes círculo para realizar las dos cincunferencias (cuyo radio es 8 unidades) y tangentes para unir las circunferencias con el trapecio.

*Nota: en el interior del bloque, debéis fijaros que en la parte superior, la línea discontinua se une directamente con la esquina superior izquierda y derecha, por lo que debéis recortar lo que sobre.

 A continuación os dejo el pdf de la práctica, para que podáis practicarla.

practica_19

practica_19 pdf

Prácticas 18 y 24.

En la práctica 18 se utilizan ordenes ya explicadas como la orden Círculo, la orden Matriz y la orden Recortar. Pero para realizar las circunferencias utilizaremos 3P, que explicó a continuación.

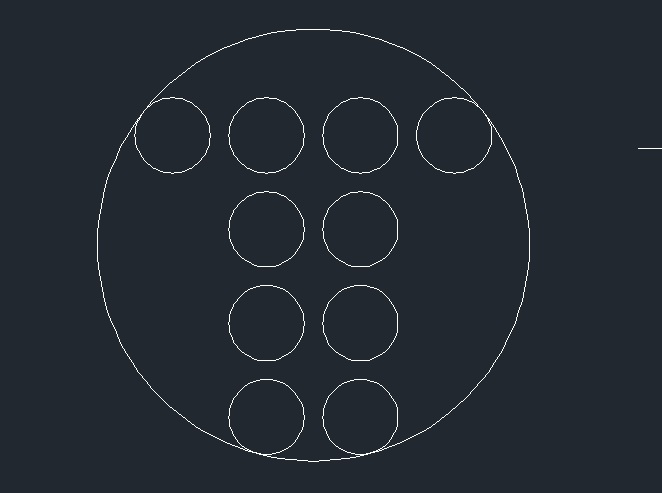

• Circunferencia 3P: cuando tengamos hecho el matriz, nos vamos a la orden Circunferencia y en la barra de comandos escribimos 3P. A continuación, nos pide que seleccionemos el primer punto del círculo y seleccionaremos puntos que sean tangentes a las circunferencias exteriores (en la primera circunferencia superior de la izquierda, en la primera circunferencia inferior de la izquierda y en la cuarta circunferencia superior).

Aquí os dejo el pdf para que practiquéis.

practica_18
practica_18 pdf

Para realizar la práctica 24, hay que tener hecha la práctica 17 y aplicarle un sombreado. A continuación os explicare como hacerlo.

• Orden Sombreado: para ello, hay que irnos a la barra de herramientas y pinchar en la orden sombreado. Se nos abre una ventana, donde primero debemos pinchar en el botón en cuyo interior hay 3 puntos y que esta a la derecha del botón PATRÓN. Para esta práctica, necesitaremos seleccionar ANSI31 y aceptamos. A continuación, debemos cambiar el ángulo para que las líneas sean horizontales. Como las líneas forman un ángulo de 45º, nosotros pondremos un ángulo de -45º para que el patrón se gire y las líneas sigan quedando paralelas. Después, debemos seleccionar los puntos que queremos sombrear y para ello pinchamos en SELECCIONAR PUNTOS y seleccionamos el interior de las circunferencias. Para finalizar, debemos cambiar la escala para que nos salgan líneas adecuadas y para ello debemos hacer click sobre dichas líneas. Se nos abrirá una ventana y ahí deberemos probar distintas escalas hasta que las líneas queden juntas.

Aquí os dejo también el pdf de esta práctica para que lo intentéis vosotros.

practica_24

practica_24 pdf

Práctica 17 y 25.

Para la práctica 17 solo necesitamos recordar la orden Circulo, orden Matriz y la orden Recortar, que ya están explicadas en anteriores entradas.
Aquí os dejo el pdf para que la practiquéis.

practica_17
practica_17 pdf

Para la práctica 25 solo es necesario recordar la orden Sombreado, explicada en la práctica 24.
A continuación os dejo el pdf para que también la practiquéis.

practica_25
practica_25 pdf

Práctica 16.

Para realizar esta práctica, lo único nuevo que hay que saber es como se hacen arcos y para ello utilizaremos la Orden Arco, que explicaré a continuación.

• Orden Arco: para la realización de arcos, primero debemos dibujar las líneas a las que queremos hacerle ese arco y a continuación seleccionamos la orden Arco.

• Después,  nos pide que precisemos el punto inicial del arco que en nuestro caso será el   punto final de la primera línea dibujada, y pulsamos enter. A continuación, nos pide que seleccionemos el segundo punto y podemos elegir entre Centro o Final, pero en nuestro caso seleccionamos el punto Final (introduciendo una F en la barra de comandos) y precisamos el punto final que en nuestro caso será el punto final derecho de la segunda línea dibujada. Para finalizar, debemos introducir una U para decirle que queremos introducir un ángulo y después, introducimos el ángulo deseado (90º).





*NOTA: al realizar el arco, debemos fijarnos bien en todo lo innecesario y que deberemos Borrar.

Ahora no tendréis ningún problema en terminar la práctica que os dejo a continuación para que practiquéis.

practica_16
practica_16 pdf





Práctica 15.

Esta práctica solo presenta una dificultad y es el ángulo de la parte inferior, pero no hay porque alarmarse, es bien sencillo. Esta nueva orden sirve para especificar el ángulo de una línea (en nuestro caso es de 60º).
Para ello, debemos introducir en la barra de comandos: @LONGITUD<ÁNGULO (en nuestro caso será 32<60 y 32<120, aunque la longitud puede ser la que tu quieras). Para finalizar, debemos recortar todo aquello que sea innecesario. Siguiendo estos pasos, nos quedará una práctica perfecta.

A continuación os dejo el Pdf para que continuéis practicando.

practica_15
practica_15 pdf

Práctica 14.

Esta práctica es bastante sencilla porque Primero, realizamos la primera figura, que no tiene nada de complicado puesto que son ordenes que ya conocemos como la Orden Línea y la Orden Circunferencia. Y después, continuamos realizando la segunda figura y para ello, debo explicar una orden nueva: Orden Simetría.

• Orden Simetría:  para ello, debemos pinchar en la orden Simetría y a continuación, seleccionamos todos los objetos a los que queremos hacerle la simetría y pulsamos enter. Después, nos pide que indiquemos el primer punto de la simetría (que se corresponde con el punto final del eje) y el segundo punto (que se corresponde con el otro punto final del eje). Para finalizar, nos pregunta si queremos borrar el objeto de origen e introducimos en la barra de comandos una N para indicar que no lo queremos borrar.

Aquí os dejo el Pdf de la práctica.

practica_14

practica_14 pdf

Práctica 13.

La siguiente práctica sigue siendo muy sencilla porque utiliza ordenes como: Orden Rectángulo, Orden Círculo, Orden Línea y Equidistancia.

* NOTA: Debéis fijaros muy bien en las partes que debéis recortar.

Aquí os dejo la práctica en formato Pdf y en AutoCad, para que practiquéis.

practica_13
practica_13 pdf

Crear presentación.

En esta entrada os explicaré como crear una presentación para, posteriormente, crear el archivo pdf.

1.  Al tener terminada nuestra figura (con capas incluidas), nos vamos al menú  INSERTAR y pinchamos en ella. Después, pinchamos en PRESENTACIÓN y en ASISTENTE PARA CREAR PRESENTACIONES.
2. Al hacerlo, se nos abrirá una pestaña nueva donde deberemos escribir el nombre para la presentación que vamos a crear (puedes ponerle cualquier nombre, pero es preferible escribirlo en minúsculas y sin acentos) y pulsamos el botón SIGUIENTE. Ahora nos pide que seleccionemos la impresora, que normalmente, aparece por defecto la impresora necesaria y pulsamos SIGUIENTE. A continuación, nos pide que indiquemos el tamaño del papel que será A4 y se medirá en MILÍMETROS Y pulsamos SIGUIENTE. Después, debemos indicar la orientación del dibujo en el papel que deberá ser en vertical, y pulsamos SIGUIENTE. En las dos siguiente pestaña que nos aparecen, debemos seleccionar la opción NINGUNA. Por último, pulsamos FINALIZAR.

3. Ahora debemos insertar nuestro DIN A4 (cuya explicación aparece en la anterior entrada). Para ello, debemos irnos al menú INSERTAR y después seleccionar BLOQUE. Nos aparece una nueva pestaña en la que debemos darle a examinar e insertar nuestro DIN A4 y pulsar ACEPTAR.Debemos intentar situarlo correctamente y para ello hacemos zoom en una esquina del folio, intentando ajustarlo lo máximo posible.


                * NOTA: Debemos cambiar el tipo de letra (para que sea más moderna y bonita).

                  Para ello,debemos pinchar en la pestaña FORMATO y después en ESTILO DE

                  TEXTO. El tipo de letra que debemos seleccionar es ARIAL NARROW y

                  APLICAR. El tipo de letra que debemos seleccionar es ARIAL NARROW y
                  APLICAR.



5. Para insertar nuestra práctica, lo único que debemos hacer es irnos al menú    VER y seleccionar la opción VENTANAS Y 1 VENTANA.  Después, nos dice que le indiquemos una esquina (esquina inferior derecha) y nos vamos a la esquina opuesta (esquina superior izquierda). Para finalizar, debemos darle el factor de escala y para ello solo hay que hacer doble click dentro de la ventana y en la barra de comandos tecleamos la orden ZOOM (y escribiendo XP al final del valor dado).

*NOTA: debemos probar primero varias escala y elegir la que más se ajuste.

 4. Ahora nos centraremos en la parte del cajetín que contiene el texto y vamos a            rellenarlo. Para ello, debemos seleccionar el menú DIBUJO y en la nueva pestaña   que nos aparece seleccionamos TEXTO y TEXTO EN UNA LÍNEA. Después,    pinchamos donde queremos que aparezca el texto y a continuación, indicamos su   altura y su ángulo de rotación (siempre 0º). Así en todos los recuadros a los que queramos añadirle texto.

              *NOTA:  la altura de las palabras del cuadros superiores donde debemos añadir la

               fecha debe ser de 4 y la altura del nombre de la práctica debe ser de 6.

Siguiendo estos pasos, no tendréis ningún problema a la hora de crear una presentación con las diversas prácticas que he explicado.





Como crear nuestro formato Din A4.

En esta entrada explicaré como crear nuestro "Cajetín".

1. Dibujamos el rectángulo exterior (que ya sabréis hacerlo, puesto que esta explicado en la práctica 6) con coordenadas relativas: @210,297 (210 de ancho y 297 de alto).
2. Ahora, debemos hacer una equidistancia. Para ello, solo tenemos que pinchar en la orden Desfase y a continuación, indicar la distancia (en este caso de 5 unidades). Después, nos pide que designemos el objeto y seleccionamos el rectángulo. Para finalizar nos pide un punto en el lado de desplazamiento, por lo que pinchamos dentro del rectángulo.
3. Debemos desplazar 20 unidades la línea izquierda del rectángulo interior. Para ello, solo tenemos que pinchar en la orden Estirar y a continuación, nos pide que seleccionemos los objetos a desplazar y mediante la ayuda de una ventana, seleccionamos esa línea y pulsamos enter. Para finalizar, pinchamos en cualquier punto de la pantalla (activando el modo Orto para que el desplazamiento sea paralelo) , nos vamos hacia la derecha e introducimos 20 unidades en la barra de comandos.

1. Ahora debemos dibujar el espacio donde vamos a escribir nuestro nombre, apellidos, etc. Para ello, dibujamos una primera línea, situada 60 unidades del margen inferior (utilizamos el rastreo) y nos vamos hasta la intersección del rectángulo interior. Después, nos desplazamos hacia la derecha 40 unidades (con ayuda del rastreo) y dibujamos una linea hasta la intersección del lado inferior del rectángulo interior. A continuación (con ayuda del rastreo), nos vamos hacia abajo 10 unidades y después hacia la derecha hasta la intersección con el rectángulo interior. Repetimos esta acción otras dos veces (hacia abajo).Para finalizar, desde el punto inicial de la segunda línea creada, nos vamos 40 unidades hacia la derecha y dibujamos una línea hasta la intersección con la tercera. Hacemos lo mismo, pero empezando por la derecha.

1. Una vez que tenemos el formato preparado, debemos rellenarlo. Para ello, pinchamos en la pestaña Dibujo, texto y texto en una línea. Pinchamos donde queramos e indicamos la altura (en este caso de 4 unidades) y el ángulo de rotación (que siempre será 0), y escribimos en Mayúsculas: NOMBRE. Lo desplazamos hasta situarlo en el lugar adecuado y a continuación, copiamos esa palabra en los demás huecos y después, le ponemos el nombre que corresponda en cada parte.

*NOTA: el texto "I.E.S LAS SABINAS" tiene una altura de 6 unidades y su justificación es centrada.

6- Por último, debemos crear las capas: folio (color: cian y grosor línea: 0.2 ), márgenes (color: azul oscuro y grosor línea: 0.8) y texto (color: amarillo y grosor línea: 0.2).

Práctica 12.

Esta práctica la podemos realizar con ordenes explicadas anteriormente como son la orden Línea, la  orden Circunferencia, la orden chaflán y la orden Recortar (para recortar parte de la circunferencia que aparece arriba).
Primero debemos dibujar los ejes de la figura. Después, cuando hallamos hecho eso, debemos volver a dibujar encima (solo el contorno exterior de los ejes). Para ello debemos bloquear la capa ejes, pinchando sobre la bombilla de dicha capa y así  podremos dibujar el contorno exterior de los ejes que coincide con la capa figura, al que le haremos chafánes como se muestra en el pdf.

Para finalizar. Una vez hecho eso, volvemos a pinchar en la bombilla "apagada" para volver hacer visibles esas líneas.
Aquí os dejo el Pdf con la practica en formato AutoCad, para que valláis practicando.

practica_12
practica_12 pdf

Práctica 11.

La siguiente práctica se puede realizar con todo lo aprendido hasta ahora porque solo utiliza las ordenes Línea, Polígono y Círculo. También utiliza dos ordenes nuevas: la Orden Chaflán en una polilínea (en este caso, en un cuadrado) y la Orden Equidistancia (para realizar la segunda figura).

• COMO HACER UN CHAFLÁN EN UNA POLILÍNEA: para ello, debemos pinchar en la orden Chaflán y a continuación, introducir en la barra de herramientas una p (porque lo que queremos dibujar es una polilínea). Para finalizar, introducimos la letra r para indicarle el radio (que en este caso será de 25 unidades) y seleccionamos la polilínea.

• EQUIDISTANCIA: cuando tengamos hecho el contorno de la segunda figura, solo debemos que hacerle una equidistancia 5 unidades para dentro. Para ello, seleccionamos la orden Equidistancia e introducimos la distancia (que en este caso será de 5 unidades). Después, seleccionamos los objetos a los que queremos hacerle la equidistancia y la direcciona en la que queremos hacerla (que en este caso será dentro de la propia figura).

Siguiendo estos pasos y los explicados en anteriores entradas, no tendréis ningún problema para realizar esta práctica que os dejo a continuación.

practica_11

practica_11 pdf

Práctica 10.

En la siguiente práctica, necesitaremos recordar ordenes ya explicadas como la orden Rectángulo y la orden Círculo. También explicaré como utilizar la orden Matriz, muy sencilla.

• Orden Rectángulo: esta orden la tenéis explicada en la práctica 6, pero en este caso utilizaremos 10 para la altura y 10 para la anchura (@10,10).

• Orden Matriz: cuando tengamos hecho el rectángulo, debemos crear una matriz. Para ello, solo tenemos que pinchar en la orden Matriz. Se nos abrirá una nueva pestaña y en ella, aparecerán las opciones Matriz polar y Matriz rectangular. En nuestro caso, seleccionaremos el Matriz rectangular. A continuación, indicamos el número de filas y de columnas que queramos (10 filas, 10 columnas) y la distancia entre las filas (10 y 10). Por último, solo hay que darle a Seleccionar objetos y seleccionamos los objetos a los que queremos hacerles el matriz. Para finalizar, pulsamos INTRO y aceptar. Ya tenemos nuestro matriz creado. Estas indicaciones valen para todo tipo de objetos.

• Orden Círculo: ahora, debemos crear circunferencias en los lugares que nos muestra la figura. Después, recortar lo que sobre y mediante líneas, ir uniendo esas circunferencias mediante sus cuadrantes, como nos muestra la figura.

practica_10

practica_10 pdf

Práctica 09.

La siguiente práctica tiene un popurrí de todo lo explicado en anteriores entradas, siendo muy sencilla a pesar de su complicada apariencia. Os dejo el PDF para que practiqueis.

practica_09
practica_09 pdf

Práctica 08.

Esta práctica utiliza ordenes ya explicadas en anteriores entradas: la orden Línea y la orden Círculo, pero además os introduciré cosas nuevas como: la orden Desplazar, hacer circunferencias ttr y líneas tangentes entre dos circunferencias. Para que lo entendais bien, explicaré la práctica que os dejo al final de la entrada.

1. Dibujamos una primera circunferencia de radio 8 y una segunda, comenzando desde ese centro, de radio 15. En cualquier lugar de la pantalla, dibujamos una tercera circunferencia de radio 13 y una cuarta, comenzando desde ese centro, de radio 21.
2. Nos vamos a REFENT, y activamos el parámetro cuadrante. Nos vamos a la segunda circunferencia que dibujamos anteriormente y desde donde nos sale el cuadrante, dibujamos una línea paralela hacia abajo, de 45 (con el modo Orto activado).
3. Ahora, desplazamos las dos últimas circunferencias creadas, con la orden Desplazar (primeramente, las seleccionamos y pulsamos enter; después, precisamos el punto base de desplazamiento y las llevamos hacia donde nos interese, que en este caso es hacia el punto final de la línea creada anteriormente).

1. Unimos las dos circunferencias exteriores y para ello, utilizamos las líneas tangentes. Primero seleccionamos la orden Línea y luego, pulsamos el botón CTRL (Control) y el botón izquierdo del ratón. Nos aparecen varias opciones, entre las caules nosotros elegimos TANGENTE y después seleccinamos en la primera circunferencia exterior, el punto inicial de la tangente. Volvemos a repetir la acción realizada y seleccionamos en la segunda circunferencia exterior, el punto final de nuestra línea tangente. Hacemos lo mismo para unir, por ambos lados, las dos circunferencias interiores.

1. Ahora, debemos unir las dos circunferencias exteriores por el otro lado y para ello, utilizamos una circunferencia ttr. Pulsamos en la orden círculo, y en la barra de comandos, introducimos  ttr (tangenet, tangente, radio) y a continuación precisamos el primer punto y el segundo, para nuestra circunferencia tangente a esos dos lados. Después, indicamos el radio de la circunferencia, que en nuestro caso es de 71.
2. Debemos borrar lo que nos sobre y para ello seleccionamos la orden Recortar y pulsamos enter. Ahora vamos borrando lo que sobre.

1. Por últimos, dibujamos los ejes y para ello es recomendable tener activado los parámetros: centro, cuadrante, punto medio y punto final. Seleccionamos la opción linea y vamos dibujandolas conforme aparecen en el archivo pdf que os adjunto a continuación.

practica_08

practica_08 pdf

Práctica 07.

En la siguiente práctica, aparece una orden nueva que os explicaré a continuación: orden Polígono.
Las demás, orden Línea y orden Círculo, aparecen explicadas en entradas anteriores.

• Orden Polígono: con esta orden podemos crear una polilínea equilátera cerrada. Para ello, solo debemos pinchas en la orden Polígono. A continuación, debemos indicar el número de lados de nuestro polígono, que en este caso será de 6 (Hexágono). Después, debemos precisar el centro del polígono. Al hacerlo, en la barra de herramientas nos dan varias opciones para elegir: Inscrito (dentro del círculo) o Circunscrito (alrededor del círculo). Como lo que nos interesa a nosotros es que sea alrededor del círculo, introducimos la letra C y para finalizar, el radio de nuestro Hexágono.

practica_07

practica_07 pdf

Práctica 06.

Ahora la cosa se complica un poco más (aunque no hay porque asustarse, aun no hemos llegado todavía a la parte difícil de AutoCad). En esta práctica aparecen ordenes nuevas como la orden Rectángulo y la orden Círculo, que os explicare a continuación. También os introduciré en las explicaciones como se crean las capas. Comenzemos por el principio:

• Orden Rectángulo: con esta orden podemos crear rectángulos de las medidas que deseemos. Para ello, solo tenemos que pinchar en la orden Rectángulo y a continuación, precisamos el punto base. Después, en la barra de comandos nos indica que precisemos la esquina opuesta (solo haremos eso cuando no conozcamos la medida del rectángulo) o que precisemos las Cotas. Como conocemos las medidas, en la barra de comandos introducimos una C; a continuación, indicamos la longitud de nuestro rectángulo, pulsamos enter, y después indicamos su altura y volvemos a pulsar enter. Por últimos, solo hay que precisar la esquina opuesta y listo.

También podemos hacer el rectángulo de otra manera mucho más rápida. Primero, precisamos el punto base; después, en la barra de comandos introducimos la siguiente orden: @ANCHURA, ALTURA y pulsamos enter.

• Orden Círculo:  con esta orden podemos crear circunferencias con un determinado diámetro o radio. Para ello, solo tenemos que pinchas en la orden Círculo y a continuación, precisamos el centro de nuestra circunferencia. Después, en la barra de comandos podemos indicar el diámetro, poniendo la letra d, o bien, el radio, poniendo la letra ra.

• Crear capas: con esta aplicación podremos dar diferentes color, grosores y cambiar el tipo de línea de las distintas líneas de nuestra figura. Podemos crear todas las capas que queramos pero en este caso yo creare solo las capas Figura y Ejes ( con el color magenta y amarillo, respectivamente).

          En la nueva pestaña que se nos abre, pulsamos Nueva capa y la nombramos con el nombre Figura.

          Después, seleccionamos el color magenta, en este caso y cambiamos el grosor de línea, que en este

          caso, será de 0'2.

          A continuación, creamos otra capa llamada Eje y seleccionamos el color amarillo. En este caso las

          líneas no son continuas, por lo que seleccionamos la pestaña tipo de línea, y cargamos la opción que

          nos interese ( que en este caso es la de trazo largo, trazo corto). También debemos cambiar el grosor

          de línea en esta capa, que será de 0'8.

• LTSCALE: si las líneas de la capa no aparecen bien definidas, provablemente sea porque la longitud de las líneas no es la adecuada. Para cambiarla, solo tenemos que introducir en la barra de herramientas la orden LTSCALE y a continuación, introducimos la nueva escala de separación. Para finalizar, escribimos REGEN y pulsamos enter. Probablemente tengas que introducir varias medidas, por lo que hay que tener bastante paciencia.

• Activar parámetros:  En la parte inferior, debajo de la barra de comandos, encontramos varias órdenes. Pinchamos en REFENT con el botón derecho del ratón y seleccionamos parámetros. Después, nos aparecen distintas opciones y seleccionamos las que nos hagan falta.

practica_06
practica_06 pdf

Práctica 05.

Esta práctica se realiza con órdenes ya explicadas anteriormente, Orden Línea y Orden chaflán. Aquí os la dejo, para que sigais practicando estas dos órdenes.

practica_05
practica_05 pdf

Práctica 04.

En esta práctica utilizamos el mismo comando que en la práctica anterior, SNAPANG, solo cambiaremos el ángulo a -45.

practica_04
practica_04 pdf

Práctica 03.

Si os fijais, esta figura la realizamos fácilmente con la orden Línea pero lo curioso, es que está inclinada 30º respecto al eje. Para realizar figuras con esta característica, utilizamos el comando SNAPANG, que explico a continuación:

• SNAPANG: comenzamos escribiendo en la barra de comandos: SNAPANG y pulsamos enter. A continuación, nos pide que indiquemos un nuevo valor, que en este caso será de -30, porque la figura esta inclinada en el sentido de las agujas del reloj, y pulsamos enter. Para finalizar, solo hay que ir dibujando las líneas con las medidas indicadas para completar la figura.

practica_03

practica_03 pdf
